חתך כביש וכיצד הוא משפיע על תכנון תחבורה
חתך כביש וכיצד הוא משפיע על תכנון תחבורה
כשמדברים על תכנון תחבורה, ההסתכלות הרווחת היא על מפות, מחלפים ורמזורים. אבל ההחלטה ההנדסית שמשפיעה על הכל מתקבלת הרבה לפני – על שולחן השרטוט, בחתך הכביש: הפרופיל הרוחבי של הדרך, שקובע כמה נתיבים יהיו, באיזה רוחב, אילו שיפועים, היכן יעברו הניקוז והתשתיות, ומה ייכנס בין קצה לקצה של זכות הדרך. בפרויקטי תשתית, החתך הזה הוא לא תרגיל תיאורטי; הוא המסמך שלפיו סוללים בפועל, וכל סטייה ממנו בשטח עולה בכסף, בבטיחות ובלוחות זמנים.
מה כולל חתך רוחב של כביש
חתך כביש הוא כמו "פרוסה" לרוחב הדרך, שמראה את כל הרכיבים זה לצד זה ובמפלסים השונים:
- נתיבי הנסיעה : מספרם ורוחבם, לפי ייעוד הדרך ונפח התנועה החזוי.
- שוליים ומפרצים : לעצירת חירום, לתחבורה ציבורית ולפריקה/טעינה.
- איי תנועה והפרדות : שמפרידים בין כיווני נסיעה או בין סוגי משתמשים.
- שיפועים רוחביים: קריטיים לניקוז: בלי שיפוע נכון, מים נאגרים על הכביש.
- רצועות תשתית תת-קרקעיות ועיליות : מים, ביוב, ניקוז, חשמל ותקשורת, כל אחת במפלס שלה.
- מדרכות ושבילים : היכן שרלוונטי.
כל אחד מהרכיבים האלה הוא החלטה הנדסית עם השלכות על קיבולת, בטיחות, ניקוז ועלות – וכולם צריכים "להסתדר" יחד באותו רוחב מוגבל של זכות הדרך.
שלבי קביעת החתך - למה זה לא "שליפה"
חתך כביש נכון נגזר ממתודולוגיה סדורה, לא מהעדפה אישית:
- הגדרת ייעוד הדרך : כביש מהיר בין-עירוני, עורק עירוני או דרך גישה פנימית? לכל אחד דרישות חתך שונות לחלוטין ברוחב, במספר הנתיבים ובעובי המבנה.
- איסוף נתוני נפח : ניתוח כמות הרכבים והעומסים הצפויים (לרוב במונחי עומס סרנים תקני), שקובע את מספר הנתיבים ואת תכנון השכבות.
- חלוקת זכות הדרך : הקצאת המטרים הפנויים בין נתיבי נסיעה, שוליים, רצועות תשתית וניקוז, לפי סדרי עדיפויות הנדסיים ותקניים.
- תיאום מולטי-דיסציפלינרי : שילוב מים, ביוב, ניקוז, חשמל ותקשורת במפלסים השונים, כך שלא יתנגשו זה בזה ולא בתוואי הכביש.
כל שלב כזה מייצר אילוצים על השלב הבא' ולכן חתך הוא תמיד פשרה הנדסית מחושבת בין דרישות מתחרות, לא ציור שרירותי. וזו בדיוק הסיבה שכל סטייה ממנו בביצוע "שוברת" שרשרת שלמה של החלטות שנשענות זו על זו.
איך הגיאומטריה של החתך קובעת את ההתנהגות בדרך
חלוקת המרחב בחתך אינה אסתטית – היא הנדסית, ויש לה השפעה ישירה על איך הדרך מתפקדת:
- רוחב הנתיב משפיע על מהירות הנסיעה ועל הבטיחות. נתיב רחב מדי "מזמין" מהירות גבוהה; רוחב מתוכנן נכון תורם לזרימה בטוחה. זו החלטה שצריכה להתבצע בשטח בדיוק כפי שתוכננה – סטייה של עשרות סנטימטרים משנה את ההתנהגות בפועל.
- השיפועים קובעים אם המים יתנקזו או יצטברו. שיפוע רוחבי שגוי בביצוע = שלוליות, סכנת החלקה ובלאי מואץ של המבנה.
- השוליים והמפרצים מונעים שיבושים פתאומיים בזרימת התנועה ומפחיתים סיכון לתאונות.
המשמעות למתכנן ולמבצע ברורה: התכנון קובע את ההתנהגות הצפויה, אבל רק ביצוע מדויק של החתך מממש אותה בפועל.
חתך שמשרת מערכת תחבורה שלמה
בפרויקטי תשתית מודרניים, חתך הכביש כבר לא משרת רק רכב פרטי. הוא צריך להכיל גם רכיבי תחבורה ציבורית – נתיבי תח"צ (נת"צ) ואף תוואי לרכבת קלה – שמעבירים הרבה יותר אנשים באותו רוחב. עבור מי שמבצע פרויקטי תשתית, המשמעות היא חתך מורכב יותר: יותר דיסציפלינות, יותר מפלסים, ויותר נקודות שבהן התכנון והביצוע חייבים להיות מסונכרנים לחלוטין. דווקא בפרויקטים האלה – שבהם מעורבים נת"צ, מסילה ותשתיות נלוות – הפער בין מה ששורטט למה שנבנה הוא היקר ביותר.
התשתיות שמתחת לחתך - החלק שאי אפשר לראות
מתחת לאספלט עובר עולם שלם: קווי מים, ביוב, ניקוז, חשמל ותקשורת, כל אחד במיקום ובמפלס מוגדרים בחתך. תיאום לקוי ביניהם הוא אחד הגורמים המובילים לעיכובים ולעבודות חוזרות בפרויקטי תשתית – צינור שמתנגש עם תוואי אחר, או רצועת תשתית שבוצעה במיקום שונה מהתכנית. החתך הוא המסמך שאמור למנוע את ההתנגשויות האלה, אבל רק אם מה שבוצע בשטח תואם לו במדויק.
חתך, ניקוז ואורך חיי הכביש
אחת ההשפעות הכי פחות גלויות של החתך היא על אורך חיי הכביש. השיפועים הרוחביים והאורכיים שמוגדרים בחתך הם שמנקזים את המים מעל פני הכביש ואל מחוצה לו. ניקוז לקוי שמקורו בשיפוע שתוכנן או בוצע לא נכון הוא אחד הגורמים המובילים לכשלי תשתית: מים שחודרים אל שכבות המבנה מחלישים אותן ומובילים לסדקים, שקיעות ובורות תוך זמן קצר. במילים אחרות, חתך טוב לא רק מזיז תנועה – הוא מגן על ההשקעה כולה לאורך שנים.
לכן החתך והמבנה הם שני צדדים של אותו מטבע: החתך מגדיר את הגיאומטריה ואת הניקוז, ומבנה השכבות מתחתיו נושא את העומסים. שניהם חייבים להתבצע בדיוק לפי התכנון – כי חוליה חלשה באחד מהם תקבע את גורל הכביש כולו. (להרחבה ראו את המאמר על מבנה שכבות כביש והמשמעות ההנדסית של כל שכבה.)
מחיר חוסר ההתאמה בין התכנון לשטח
נמחיש בדוגמה: חתך תוכנן עם שיפוע רוחבי של 2% לכיוון תעלת ניקוז. בביצוע, מקטע מסוים יצא בשיפוע שטוח יותר. על הנייר ההבדל זניח -בשטח, אחרי הגשם הראשון, נוצרת הצטברות מים שמסכנת את הבטיחות ומאיצה את בלאי המבנה. עכשיו צריך לאתר את המקטע המדויק, להבין מי ביצע ומתי, לקרצף ולסלול מחדש – סבב שלם של עבודה חוזרת, שיכול היה להימנע אילו הסטייה נתפסה בזמן אמת ובנקודה הנכונה.
זה הדפוס שחוזר על עצמו בפרויקטי תשתית: לרוב לא כשל של אנשים, אלא פער שנוצר כשהבקרה מנותקת מהמיקום ומהזמן. ככל שהחתך מורכב יותר – נת"צ, מסילה, ריבוי תשתיות תת-קרקעיות – כך גדל מספר הנקודות שבהן ביצוע יכול לסטות מהתכנון, וכך גדל הערך של בקרה צמודה שמאתרת את הסטייה כשהיא עדיין זולה לתיקון.
מהתכנון לביצוע: כאן נכנס Inspector
תכנון מצוין של חתך כביש שווה מעט אם הביצוע בשטח סוטה ממנו. המבחן האמיתי הוא האם רוחב הנתיב, השיפועים, מיקומי התשתיות והמפלסים שבוצעו בפועל זהים לתכנית המאושרת. בעולם התשתיות, סטייה של סנטימטרים בודדים בשיפוע ניקוז או ברוחב נתיב יכולה להפוך לבעיית בטיחות, להצפה או לעיכוב במסירה.
כאן נכנסת לתמונה הגישה של Inspector. אנחנו מיישמים הלכה למעשה את עקרונות תכנון כבישים בפרויקטי תשתית, ותומכים בשלמות הביצוע ללא פשרות:

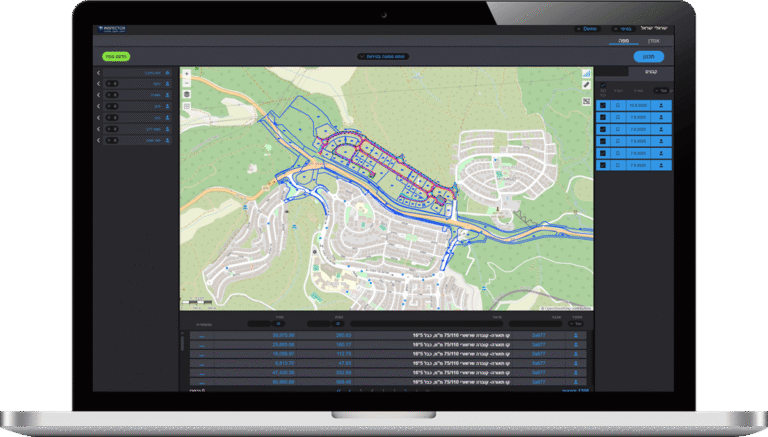

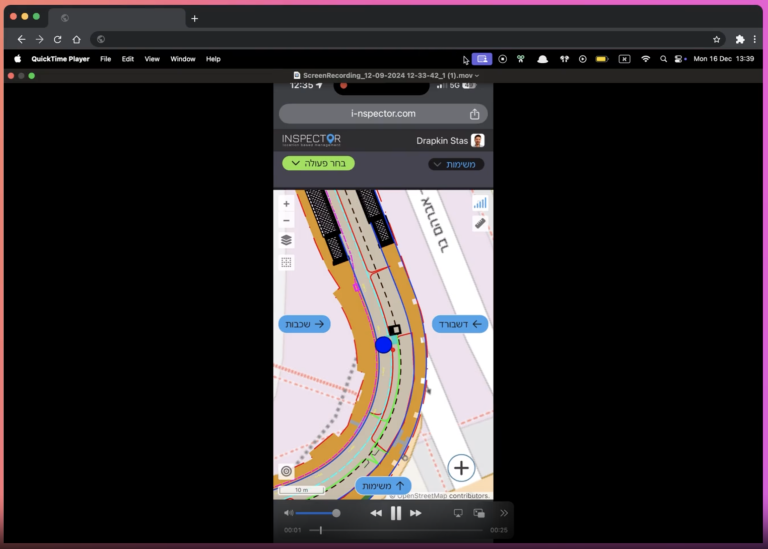

- בקרת איכות צמודת-מיקום על כל מקטע- רוחב, שיפוע, מבנה השכבות והתשתיות- מתועדת בזמן אמת ומקושרת לנקודה המדויקת בשטח.
- אימות As-Built מול התכנית – השוואה נקודה מול נקודה בין מה שבוצע למה ששורטט בחתך, כדי לאתר סטיות לפני שהן הופכות לבעיה.
- כתב כמויות מדויק שנגזר מהחתך ומהביצוע בפועל – פחות פערים בין תכנון לביצוע, חשבונות חלקיים מדויקים יותר.
- מקור אמת אחד למתכנן, לקבלן ולמפקח – כולם עובדים מאותו חתך ומאותם נתונים.
כדי להבין לעומק כיצד החתך נבנה שכבה-על-שכבה, ראו גם את המאמר על מבנה שכבות כביש והמשמעות ההנדסית של כל שכבה.
לסיכום
חתך הכביש הוא ההחלטה ההנדסית שממנה נגזרים הקיבולת, הבטיחות, הניקוז ושילוב התשתיות של הדרך. בתכנון תחבורה הוא קובע את ההתנהגות הצפויה, אבל בפרויקט תשתית, מה שקובע בסופו של דבר הוא הביצוע: האם החתך נבנה בשטח בדיוק כפי שתוכנן. זה בדיוק הפער ש-Inspector נועד לסגור- מהתכנית המאושרת ועד המטר האחרון בשטח.
רוצים לראות איך זה עובד על פרויקט אמיתי? קבעו הדגמה ונראה לכם כיצד שומרים על התאמה מלאה בין החתך המתוכנן לביצוע בפועל.
חתך כביש וכיצד הוא משפיע על תכנון תחבורה - שאלות נפוצות
מה זה בעצם חתך כביש ומה הוא כולל?
חתך כביש הוא הפרופיל הרוחבי של הדרך – "פרוסה" שמראה את כל הרכיבים זה לצד זה ובמפלסים השונים: נתיבי הנסיעה ורוחבם, השוליים והמפרצים, איי התנועה וההפרדות, השיפועים הרוחביים, רצועות התשתית התת-קרקעיות והעיליות (מים, ביוב, ניקוז, חשמל, תקשורת) והמדרכות. כל רכיב הוא החלטה הנדסית עם השלכה על קיבולת, בטיחות, ניקוז ועלות.
לפי מה נקבעים רוחב הנתיבים ומספרם?
לא לפי תחושה. החתך נגזר ממתודולוגיה: קודם מגדירים את ייעוד הדרך (כביש מהיר בין-עירוני, עורק עירוני או דרך גישה), אחר כך מנתחים את נפח התנועה והעומסים הצפויים (לרוב במונחי עומס סרנים תקני), ורק אז מקצים את המטרים הפנויים בין נתיבים, שוליים, תשתיות וניקוז. כל שלב מייצר אילוצים על הבא אחריו, ולכן החתך הוא תמיד פשרה הנדסית מחושבת.
איך החתך משפיע על הניקוז ועל אורך חיי הכביש?
באופן ישיר. השיפועים הרוחביים והאורכיים שמוגדרים בחתך הם שמנקזים את המים מעל הכביש והחוצה. שיפוע שתוכנן או בוצע לא נכון מוביל להצטברות מים, ומים שחודרים אל שכבות המבנה מחלישים אותן וגורמים לסדקים, שקיעות ובורות תוך זמן קצר. חתך טוב לא רק מזיז תנועה — הוא מגן על אורך חיי ההשקעה כולה.
מה הקשר בין חתך הכביש לתשתיות התת-קרקעיות?
מתחת לאספלט עובר עולם שלם – מים, ביוב, ניקוז, חשמל ותקשורת- כל אחד במיקום ובמפלס שמוגדרים בחתך. תיאום לקוי ביניהם הוא מהגורמים המובילים לעיכובים ולעבודות חוזרות בתשתיות: צינור שמתנגש עם תוואי אחר, או רצועת תשתית שבוצעה במיקום שונה מהתכנית. החתך נועד למנוע את ההתנגשויות, אבל רק אם הביצוע בשטח תואם לו במדויק.
החתך כולל נת"צ או תוואי רכבת קלה - מה זה משנה לביצוע?
חתך שמשלב תחבורה ציבורית מעביר הרבה יותר אנשים באותו רוחב, ולכן הוא נפוץ בפרויקטי תשתית גדולים. עבור המבצע המשמעות היא חתך מורכב יותר : יותר דיסציפלינות, יותר מפלסים ויותר נקודות שבהן התכנון והביצוע חייבים להיות מסונכרנים. דווקא בפרויקטים כאלה (נת"צ, מסילה ותשתיות נלוות) הפער בין מה ששורטט למה שנבנה הוא היקר ביותר לתיקון.
למה לפעמים בכביש חדש לגמרי נוצרות שלוליות ובעיות ניקוז?
כאן נמצא הפער הכואב שבין שולחן השרטוט לשטח. בתשתיות, מספיקה סטייה של סנטימטרים בודדים בביצוע של שיפוע הניקוז או של רוחב הנתיב כדי לייצר הצטברות מים מסוכנת או בעיית בטיחות. תכנית טובה שווה מעט מאוד אם לא מאמתים אותה מול הביצוע בפועל, נקודה-נקודה.
למה סטייה קטנה בין החתך המתוכנן לביצוע היא כל כך קריטית?
כי החתך הוא שרשרת של החלטות שנשענות זו על זו: רוחב, שיפוע, מבנה ותשתיות. סטייה באחת מהן "שוברת" את כל מה שתוכנן סביבה: שיפוע שטוח מדי פוגע בניקוז, רוחב שונה משנה את הבטיחות וההתנהגות בדרך, ותשתית שזזה מתנגשת באחרת. וכשהסטייה מתגלה מאוחר – אחרי שהשכבות כוסו – עלות הקרצוף, הפירוק והסלילה מחדש שוחקת את רווחיות הפרויקט.
מה התפקיד של Inspector בשרשרת הזו? לא מספיק שיש תכנית מאושרת?
תכנית מאושרת היא רק ההתחלה. Inspector סוגר את הפער בין התכנון לביצוע: בקרת איכות צמודת-מיקום על כל מקטע (רוחב, שיפוע, מבנה ותשתיות), אימות As-Built מול התכנית נקודה מול נקודה, וכתב כמויות שנגזר מהביצוע בפועל- הכול ממקור אמת אחד שמשותף למתכנן, לקבלן ולמפקח. כך מוודאים שחתך הכביש שנסלל בשטח זהה לתכנית המאושרת, והפרויקט נמסר בזמן, בבטיחות ובשלמות.
